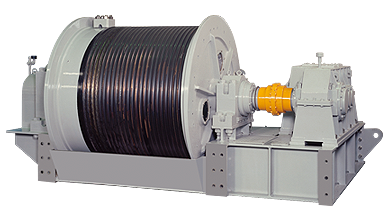

ギヤードドラム

B開閉操作の巻取ドラムに遊星減速機を内蔵。軽量コンパクト、建設においても優れた効率化を実現します。B開閉操作の巻取ドラムに遊星減速機を内蔵。軽量コンパクト、建設においても優れた効率化を実現します。

メンテナンスの軽減とコスト縮減を可能にする

近年、治水・利水関連施設の建設費用の縮減が問われています。
開閉装置の巻取ドラム(ギヤードドラム)に遊星減速機構を内蔵させることに依り、開閉装置を軽量化、コンパクト化でき、大幅な建設費用の縮減が図れます。

カタログをダウンロード

特長

  • 建設費用の縮減化(機械製作費および土木費)
  • 開閉装置の軽量化、コンパクト化
  • メンテナンスの軽減
  • 安全性の向上
  • 開閉装置美観の向上
  • ロープ式のあらゆる開閉装置に適用可能

形式比較

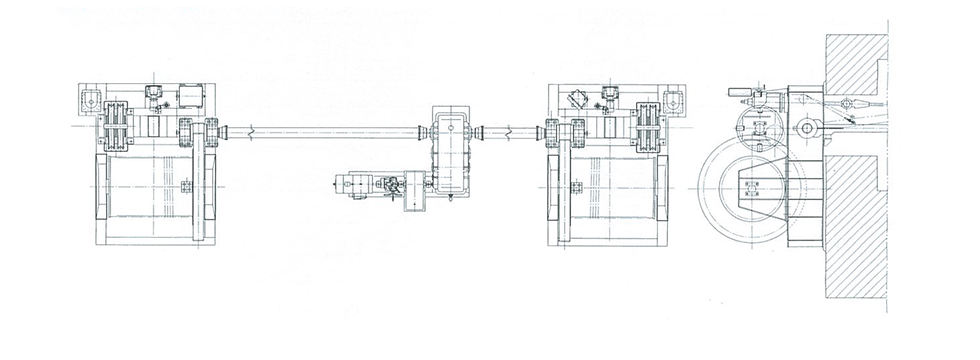

ギヤードラム式(遊星減速機内蔵タイプ)

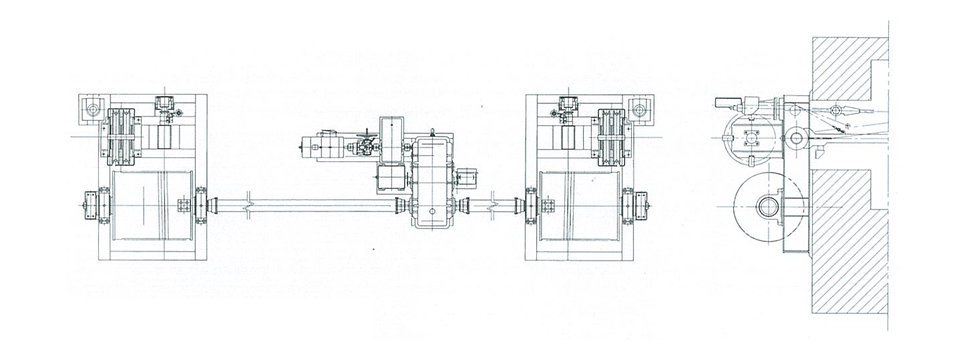

ドラムギヤ式(従来型タイプ)

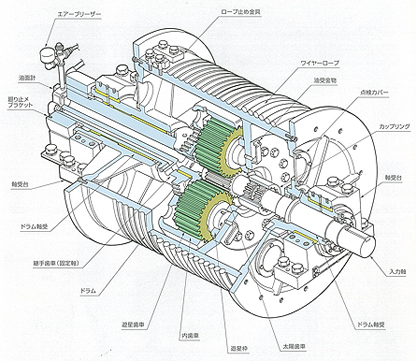

機構説明および内部構造図

入力軸は太陽歯車と一体となっており、遊星歯車を介して遊星歯車軸を固定としている遊星枠から巻取ドラムに連結され、トルク伝達を行う。
太陽歯車と遊星歯車、また、遊星歯車と内歯車それぞれ荷重を等配分するため、太陽歯車及び内歯車は自由に動けるよう配慮してあります。 ドラム内は完全密封のオイルバス方式でオイルの管理を充分確保することにより、メンテナンス費用の軽減が図れます。

導入実績・事例

各自治体(各地方公共団体)、製紙工場、化学工場、各種食品工場、ほか
