外形寸法

製品情報

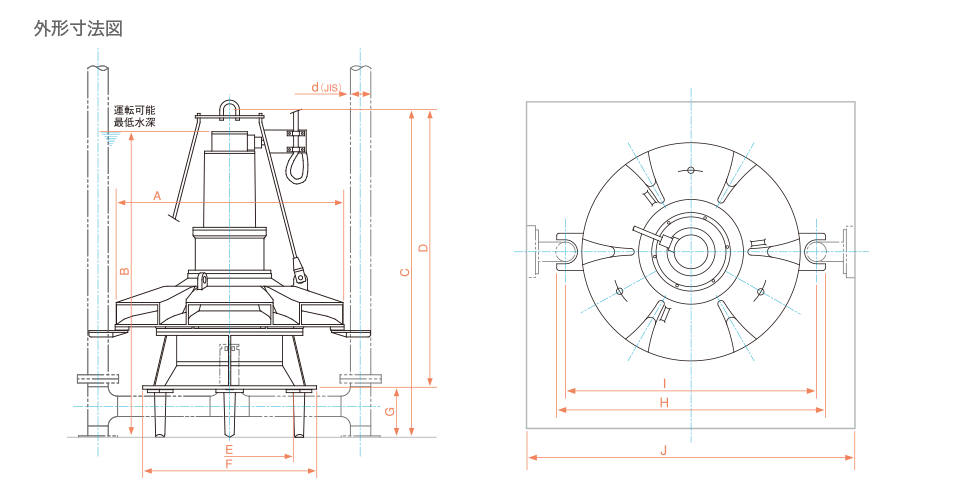

外形寸法図

外形寸法図

比類のない基本性能、驚異の酸素移動性能を実現

機種、台数、送風量の選定にあたっては、槽内の撹拌能力と酸素供給能力を同時に満足する必要があります。
酸素供給能力については、設計条件における槽内混合液の必要酸素量(AOR)を20℃、清水条件値に補正計算し、水中曝気撹拌装置の所要能力である酸素移動速度(SOTR)を求め、性能図より適合機種ならびに送風量の選定を行ないます。
本図は商用運転時の酸素移動速度を示します。(清水20℃、MLDO=0mg/L)
※酸素移動速度は水温、槽形状、流入水基質等により、10%程度の変動がありますので送風量は余裕をもって選定願います。
※基準設置水深は不変の部分(下部ケーシングの下面)を基準とした水面との距離を示しています。

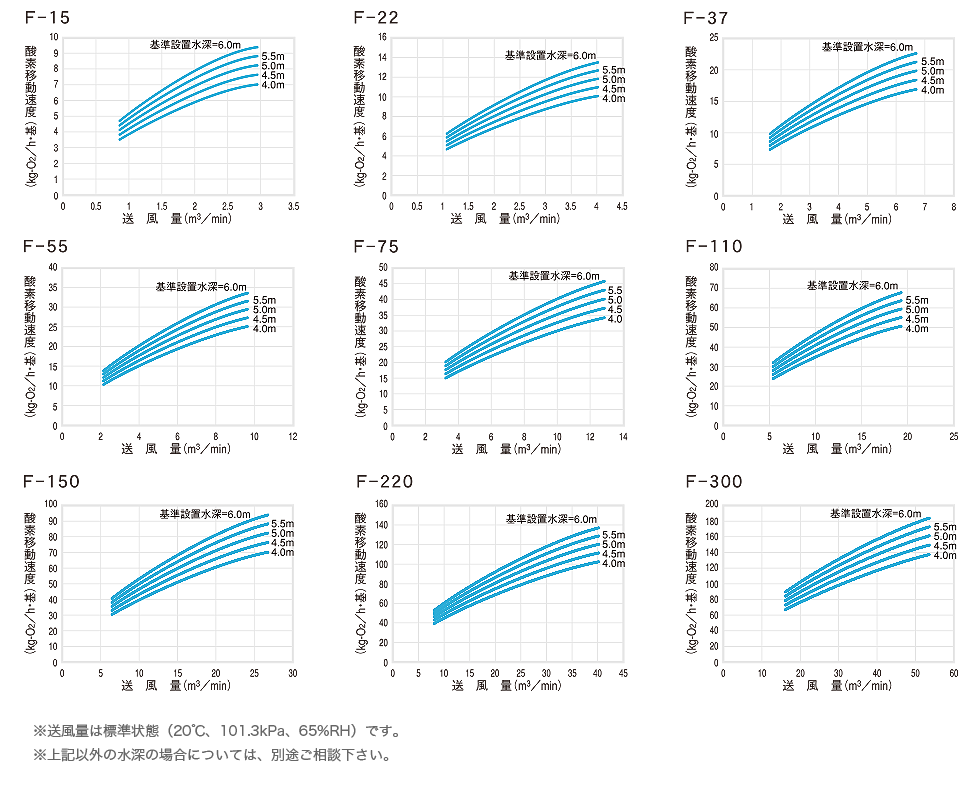

酸素移動性能図(商用電源運転時)

酸素移動性能図(商用電源運転時)
